一站式解决从基片加工到光学镀膜完整工艺流程。提供各种基材镀膜窗口,包括各种光学窗口,如紫外熔石英、K9(BK7)、蓝宝石、浮法玻璃、硼硅玻璃等。

了解详情

使用超声波自动清洗处理镀膜玻璃基材 ,包括从窗口基材表面移除油、灰尘、指纹、酸和碱腐蚀等。

根据客户的光谱需求,通过软件进行薄膜系统设计和可行性评估。考虑到制造工艺的可行性、制造公差、设计灵敏度、产量等因素,给出合理适宜设计。

根据薄膜滤光片的技术规格需求,采用离子辅助涂层技术(IAD)、APS、离子束溅射(IBS)、电子束蒸发(EB) 等工艺来实现薄膜涂层的生长。

了解详情

光学元件制造完成后需要进行光谱测试,以确定它们是否符合客户提出的技术规格。这个过程主要通过光度计或光谱仪进行测试。

了解详情

符合光谱要求的涂层光学元件还需要手动检查以排除瑕疵产品,如麻点、划痕、腐蚀和表面的划痕。

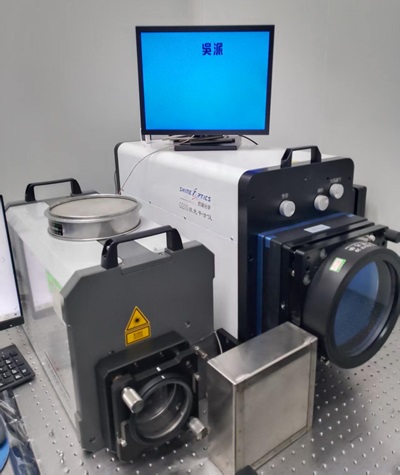

球面面形精度（PV/RMS）：测量凸 / 凹球面透镜、球面反射镜等表面光圈、局部形变、疵病、中频 / 高频误差；以及平面面形（PV/RMS）、平面度、平行度、楔形角测量。
