滤光片光谱类型及技术指标

产品

干涉截止滤光片技术参数
截止波长(Cut-on/off)定义:透射率降至50% 峰值透射率时的波长,是区分通带与截止带的临界值。
截止深度(Blocking/ Optical Density, OD)定义:截止带内的光抑制能力,OD=lg(1/T)(T 为透射率)。
峰值透过率/平均透过率:通带内峰值透射率。
过渡带(Transition Band)/陡度(Slope):描述截止边缘陡峭程度。
截止滤光片类型
1.长波通LongPass:简单理解就是当波长＞截止波长cuton时高透,当波长＜截止波长cuton时截止。
2.短波通ShortPass:简单理解就是当波长＞截止波长cutoff时截止,当波长＜截止波长cutoff时高透。
入射角(斜入射、锥角入射)的影响
1.光谱整体蓝移(向短波移动)
2.光谱曲线形状变差,截止带收缩变窄
3.s,p光偏振分离随着入射角度增加变大,导致过渡带出现台阶或者过渡带变缓。
4.锥角入射影响:由于光路里常见的透镜聚焦、光纤出射、成像光路,都不是平行光,而是有角度分布的锥光,等效的 “平均角度” 导致蓝移,且同样会出现过渡带变缓等。
带通滤光片技术参数
中心波长CWL:通带中心位置对应的波长
半高宽FWHM:透射率为峰值 50% 处的波长宽度
峰值透过率/平均透过率:通带内峰值透射率。
过渡带(Transition Band)/陡度(Slope):描述通带两侧边缘陡峭程度。
带通滤光片类型
1.宽带通WBP:半高宽相对于中心波长而言较宽。
2.带通BP和窄带通NBPF:半高宽相对中心波长而言较窄。
入射角(斜入射、锥角入射)的影响
1.通带光谱整体蓝移(向短波移动)。
2.光谱曲线形状变差。
3.s,p光偏振分离随着入射角度增加变大,导致两侧过渡带出现台阶或者过渡带变缓。
4.锥角入射影响:由于光路里常见的透镜聚焦、光纤出射、成像光路,都不是平行光,而是有角度分布的锥光,等效的 “平均角度” 导致蓝移,且同样会出现过渡带变缓等。

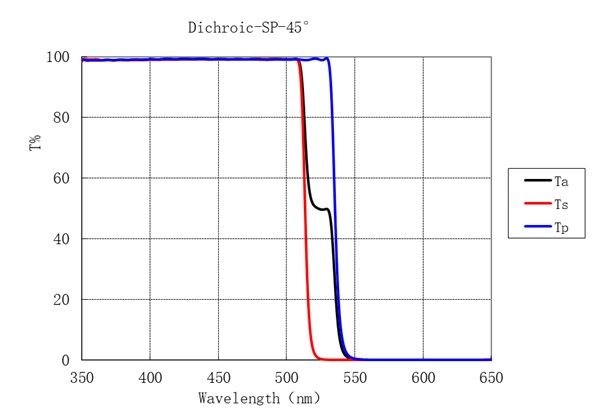

二向色镜定义和核心参数
二向色镜主要用于波长选择，实现特定入射角/锥角下透射波段和反射波段的分离。原理基于多层光学薄膜干涉效应。与吸收玻璃不同的是依靠反射/透射分光，不靠吸收，发热小、效率高、波长边界陡峭。
核心参数：分光波长、入射角度、透射率、反射率、透射波段和反射波段，过渡区域陡度等。
入射角/锥角影响：s,p光偏振分离随着入射角度增加变大,导致透射和反射的过渡带出现台阶或者过渡带变缓。
多通带滤光片
多通带滤光片是一种能够同时传输多个光谱带的滤光片，通常用于多光谱成像或多波段检测等应用。它可以在不同的波长范围内提取不同的光谱信息，从而实现对目标物体的多波段分析。多通带滤光片在遥感、remote sensing、医疗、交通等领域有广泛的应用。
1.定义：通道数量大于1的带通滤光片都可称为多通带滤光片（多通带滤光片，多光谱滤光片）
2.根据通道数量多少可以分为双通道（2通道），三通道，四通道，五通道，。。。。12通道等；根据用途可以分为荧光检测多通带滤光片，多光谱成像滤光片，空间探测滤光片等。
3.关键参数：中心波长λ1，λ2，λ3，。。。Λn；通带宽度FWHM1,FWHM2,。。。FWHMn；背景深度Blocking@截止带Range1, 2,....Range n
陷波滤光片（负滤光片）
陷波滤光片(负滤光片)是一种在宽光谱频域中选择性地截止特定频率光谱的滤光片。它的主要作用是在光信号处理中去除特定频率的干扰,从而提高信号的质量;或者防止特定频率的有害强光。应用在激光防护、拉曼光谱检测等。
1.功能定义：简单的说就是在某一个窄波段对光信号高抑制、高衰减；而在除此以外全波段高透过。
2.根据通道数量多少可以分为双通道（2通道），三通道，四通道，五通道等。
3.关键参数：中心波长λ1，λ2，λ3，。。。Λn；阻带宽度FWHM1,FWHM2,。。。FWHMn；阻带截止深度Blocking@截止带Range1, 2,....Range n；通带范围等。
