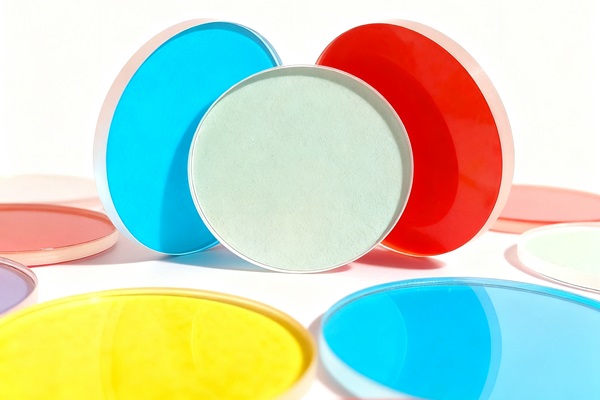

截止滤光片

截止滤光片

截止滤光片抑制/阻挡特定光谱区域中的光,同时在紧邻区域透过。如果与抑制/阻挡的截止区域相比,透射区域位于较长的波长区间,则滤光片称为长波通滤光片LP。相反情况下,如果与抑制/阻挡的截止区域相比,透射区域位于较短的波长区间,滤光片称为短波通滤光片SP。

截止滤光片产品

  • 干涉截止滤光片技术参数
  • 截止波长(Cut-on/off)定义:透射率降至50% 峰值透射率时的波长,是区分通带与截止带的临界值。
  • 截止深度(Blocking/ Optical Density, OD)定义:截止区域内的光抑制能力,OD=lg(1/T)(T 为透射率)。
  • 峰值透过率/平均透过率:通带内峰值透射率Tmax和平均透过率Tavg。
  • 过渡带(Transition Band)/陡度(Slope):描述截止边缘陡峭程度。

  • 截止滤光片类型

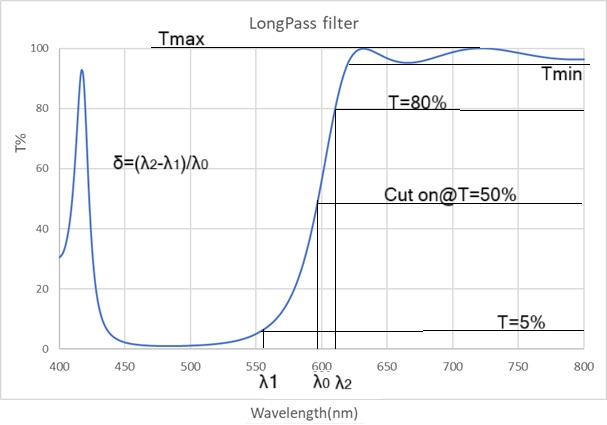

  • 1.长波通LongPass filter:简单理解就是当波长＞截止波长cut-on时高透,当波长＜截止波长cut-on时截止。

    • 了解长波通滤光片详情
  • 长波通截止滤光片

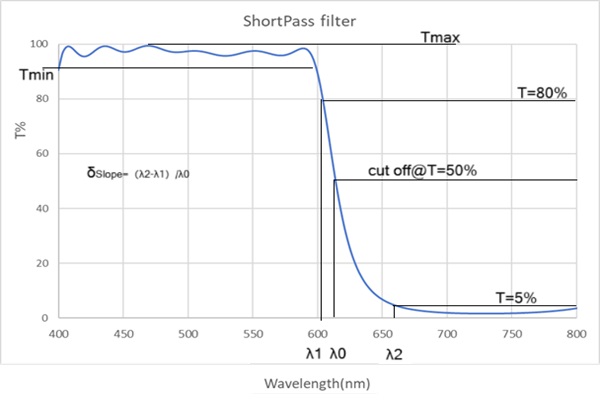

  • 2.短波通ShortPass filter:简单理解就是当波长＞截止波长cut-off时截止,当波长＜截止波长cut-off时高透。

    • 了解短波通滤光片详情
  • 短波通截止滤光片

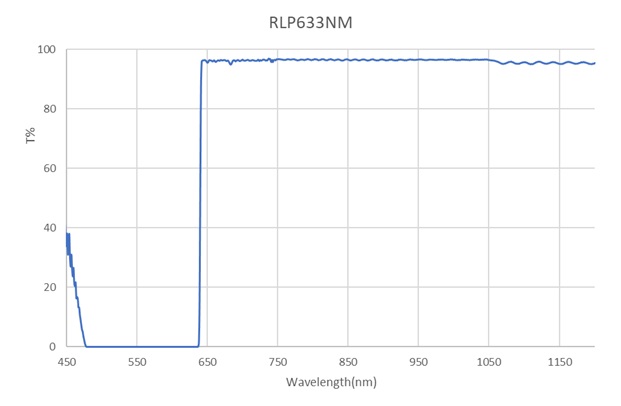

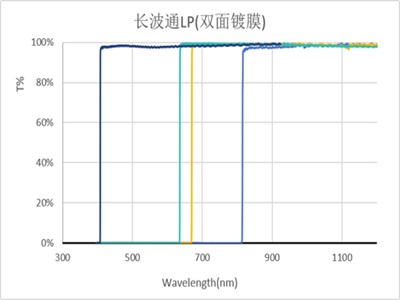

  • 3.陡边截止滤光片（Steep-Edge Edge Filter）以超窄过渡带、高截止深度、高透过率为核心，采用离子辅助镀膜（IAD）/离子束溅射镀膜(IBS)工艺，分为陡边长波通（LP）与陡边短波通（SP）两大类别，覆盖可见至近红外光谱区，适配高精度光谱分离、荧光、激光、成像等场景。

    • 了解陡边截止滤光片详情
  • 陡边截止滤光片

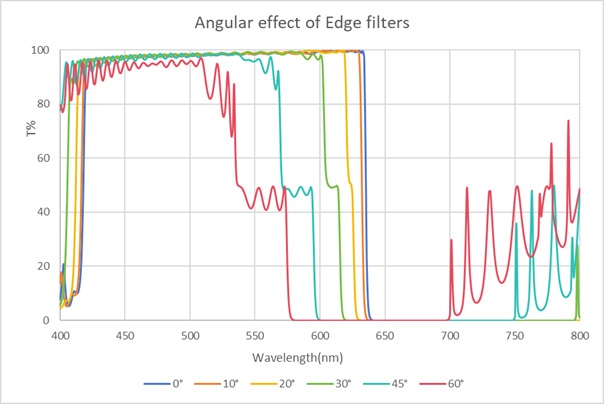

  • 入射角(斜入射、锥角入射)的影响
  • 1.光谱整体蓝移(向短波移动).
  • 2.光谱曲线形状变差,截止带收缩变窄。
  • 3.s,p光偏振分离随着入射角度增加变大,导致过渡带出现台阶或者过渡带变缓。
  • 4.锥角入射影响:由于光路里常见的透镜聚焦、光纤出射、成像光路,都不是平行光,而是有角度分布的锥光,等效的 “平均角度” 同样会导致光谱曲线整体蓝移,且会出现过渡带陡度变缓等。
  • 倾斜入射对截止滤光片影响
