带通滤光片选型全攻略:从场景到参数,精准选型“不踩坑”

带通滤光片的核心作用是精准透过目标波段光谱，高效阻断通带两侧杂散光谱，如何挑选适配的带通滤光片，是众多光学应用从业者的核心痛点。本文将结合实际应用场景，系统梳理带通滤光片的科学选型方法。

产品

一、按工作波段范围选型
不同波段的带通滤光片，在技术指标、镀膜工艺、成本控制上差异显著。选型第一步需明确应用波段。紫外、可见光、红外三大类带通滤光片特性与应用场景各有侧重：
1.紫外带通滤光片多用于生物医疗、环境水质监测、半导体及光化学工业领域。因紫外区镀膜材料吸收性强，可选材料有限，传统设计多采用铝 / 银金属与介质膜复合结构，依托诱导透射原理实现高性价比，在可见光区具备优异阻隔效果。但存在明显短板：透过率偏低（约 20%），光谱边缘陡峭度不足。
2.可见区带通滤光片广泛应用于生物医疗、光谱分析、光学成像、空间遥感等场景。可见光区氧化物材料吸收系数低，多采用纯介质薄膜制备，核心优势是高透过率；搭配离子辅助沉积、离子束溅射等工艺，经高能离子轰击成膜，膜层牢固度与表面耐磨性能大幅提升。
3. 红外带通滤光片主要适配红外成像、夜视设备、特征气体分析等应用。红外区可选镀膜材料同样稀缺，且多数材料质地偏软，无法采用高能离子辅助工艺，膜层致密度与波长漂移稳定性，均弱于可见光区滤光片。
二、按实际应用场景选型
带通滤光片的通用指标（中心波长 CWL、半高宽 FWHM、峰值透过率 T%、截止深度 OD、截止范围）是选型基础，但不同应用场景对滤光片的性能侧重、公差要求、环境适应性、结构形式存在显著差异，直接决定滤光片的设计方案与镀膜结构。
1. 荧光检测与生物医疗（荧光显微镜、流式细胞仪、qPCR、生化分析仪）
核心需求：激发光与发射光严格分离，高信噪比，抑制环境杂光与激发光泄漏。
关键要求：
激发滤光片：带宽适中（20–100 nm），高透过，对发射波段截止深度 OD≥6；
发射滤光片：带宽较窄（10–40 nm），对激发光截止深度 OD≥OD6；
如果需要检测微弱荧光信号，同时伴随成像要求，需要降低波前畸变、高面型精度，避免成像模糊；
对荧光信号弱、背景干扰强的场景，必须使用激发 + 二向色镜 + 发射成套滤光片组，保证光谱串扰小。
2.光学成像与机器视觉（工业相机、安防监控、显微成像、车载视觉）
核心需求：提升目标对比度，滤除环境干扰光，保证成像清晰、色彩还原真实。
关键要求：
杂散光抑制一般 OD≥3–OD4 即可满足使用；
更强调宽入射角兼容性、高透过率、低偏振相关性；
对表面质量、划痕麻点、面型精度（PV/TV）要求严格，避免成像出现伪影、畸变；
户外场景需考虑抗紫外老化、抗高温高湿，膜层附着力要求高。
3.光谱分析类应用（拉曼光谱、红外光谱、紫外分光、气体检测）
核心需求：提取微弱特征信号，抑制强背景与散射光，保证波长分辨率。
关键要求：
光谱带宽符合应用场景需要（可见到红外，光谱带宽FWHM：5-500 nm），光谱边缘陡峭；
对干扰波段截止深度满足应用场景需要，常需 OD≥4-OD6 甚至OD8；
中心波长温漂、角度漂移要求严苛，保证检测数据稳定可靠；
常与陷波滤光片组合使用，共同抑制瑞利散射、弹性散射。
4.激光类应用（激光雷达、激光测距、激光医疗、激光指示）
核心需求：只透过目标激光波长，强抗环境光（如太阳光）干扰。
关键要求：
中心波长精度高（±0.5-1 nm 内），带宽窄；
宽波段截止深度高（OD≥5），抗强光饱和；
高激光损伤阈值（LIDT），避免高功率激光下膜层损坏；
对角度漂移敏感，需严格控制入射角度
5. 红外热成像与安防夜视
核心需求：透过大气窗口（8–14μm/3–5μm），滤除可见光与近红外干扰。
关键要求：
中心波长精度要求不高；基底多为锗、硅、硒化锌等红外材料；
o 适应高低温环境，膜层不易脱膜、满足温度漂移要求。
6. 天文观测与空间遥感
核心需求：分离天体特征谱线，抑制天光、月光、地气辐射。
关键要求：
中心波长精度高（±0.5-1 nm 内），超窄带（FWHM≤2 nm），高透过，高截止深度；
低自荧光、低杂散光，高面型精度；
空间环境需抗辐照、高稳定性。
三、按检测精度要求选型
仪器的检测灵敏度、分辨率、信噪比需求，直接决定带通滤光片的光谱带宽（FWHM）。带宽越窄，波长选择性越强，但工艺难度、成本、透过率也会随之变化。
1.带宽与检测精度的内在关系。带宽越窄：波长分辨能力越强，可区分更精细的光谱特征；杂光抑制更彻底，信噪比更高；对中心波长精度、温漂、角度漂移更敏感；镀膜层数更多，工艺更复杂，透过率会略有下降。带宽越宽：通光量更大，信号更强，适合弱光但分辨率要求不高的场景；对角度、温度不敏感，稳定性更好；工艺更成熟，成本更低。

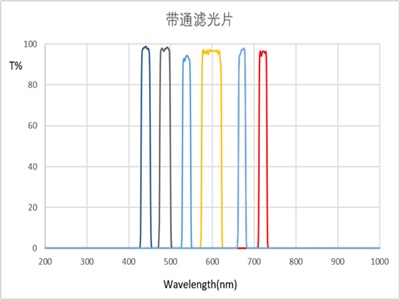

2.按带宽分级与典型应用（可见光谱区）
超窄带滤光片 SNBPF：FWHM＜5nm。适用：拉曼光谱、天文观测、高精度气体检测、激光雷达抗干扰。
窄带滤光片 NBPF：FWHM 5–25nm。适用：荧光发射检测、激光测距、激光雷达、气体传感。
常规带通滤光片 BP：FWHM 25–50nm。适用：机器视觉、荧光激发、通用光谱检测。
宽带通滤光片 WBP：FWHM＞50nm。适用：彩色成像、视觉增强、激光激发、安防监控。
3. 选型误区提醒：并非带宽越窄越好。若仪器探测器灵敏度有限、光源较弱，过窄带宽会导致信号过弱、信噪比反而变差。需在 “分辨率” 与 “通光量” 之间平衡。
四、按设备光源与探测器选型
光源的发射光谱、探测器的量子响应光谱，共同定义了滤光片必须透过的有效波段和必须截止的干扰波段，是滤光片截止范围设计的核心依据。
带通滤光片选型逻辑：先确定探测器有效响应区间 → 确定滤光片通带范围；再看光源干扰波段 → 确定滤光片截止范围与截止深度；后结合灵敏度 → 确定带宽与透过率。
1.光源对滤光片的约束
宽谱光源（卤素灯、氙灯、白光 LED）光谱覆盖紫外–可见–近红外，干扰波段宽，要求滤光片截止范围宽、截止深度高，否则背景噪声大。
单色 / 准单色光源（激光器、单色 LED）干扰集中在特定波长，滤光片只需对该波长强截止，其余波段可放宽，适合窄带 + 陷波组合。
高功率光源需考虑滤光片激光损伤阈值 LIDT，避免膜层被击穿
2.探测器对滤光片的约束
硅基探测器（硅光电池、CCD、CMOS）响应 200–1100 nm，对可见光–近红外敏感，需重点抑制可见 / 近红外杂光。
光电倍增管 PMT灵敏度高，微弱信号检测，要求滤光片高 OD 值（OD4-6+），防止漏光导致饱和。
红外探测器（InGaAs、PbS、HgCdTe、微测辐射热计）响应延伸至短波 / 中波 / 长波红外，滤光片需匹配红外波段，且基底必须透红外（如锗、硅）。
五、按设备光路入射角度选型
干涉型带通滤光片基于薄膜干涉原理，其中心波长会随入射角度增大向短波方向蓝移，角度越大，偏移越明显，是选型中易被忽视的关键因素。
1.入射角度对滤光片性能的影响
小角度入射（≤5°，准直光路）。波长漂移小，可忽略不计；直接选用标准干涉型带通滤光片，性价比高，性能优异。
中等角度（5°–10°）。出现可观测的蓝移，带宽略微展宽；需在设计时预偏置中心波长，补偿角度漂移。
大角度入射（＞10°，广角 / 发散光路）。波长漂移显著，光谱畸变严重；
2.大角度场景解决方案
角度不敏感型滤光片。采用特殊膜系设计（如宽带膜系、非规整膜系），减小角度敏感性，适合 10°–30° 广角。
吸收型带通滤光片。依靠金属诱导透射 / 玻璃吸收实现带通，基本无角度漂移，但带宽较宽、透过率略低、截止深度一般。
光路优化。增加光路准直透镜，减小光线入射角发散程度，从系统层面规避漂移问题。
六、综合平衡成本与工艺因素。
在满足核心光学性能的前提下，成本控制、工艺可行性、量产稳定性、环境可靠性是带通滤光片落地应用的关键约束。盲目追求高标准参数会导致成本飙升、良率过低、交付周期过长，必须在性能与工程化之间建立合理平衡。
1.膜系结构与工艺复杂度直接决定成本。常规介质带通滤光片膜系：工艺成熟、良率高、成本相对较低，适合宽带通、中带宽、OD≤4 的通用场景，是量产优先考虑方案。金属 - 介质复合膜系：紫外区常用，工艺相对简单、成本可控，但透过率偏低、边缘陡峭度一般，适合对成本敏感、对透过率要求不苛刻的紫外监测设备。多层高背景深度干涉膜系：窄带 / 超窄带、高 OD（OD6 以上）必备，镀膜层数可达上百层，对镀膜设备精度、监控方式、应力控制要求高，工艺难度大、良率低、成本显著上升，仅用于高端精密检测。离子束溅射（IBS） vs 电子束蒸发（EBE）：IBS 膜层更致密、漂移小、稳定性强，但设备与工时成本高；EBE 性价比高，适合批量通用型号。
2.指标公差越小，成本呈指数级增加。中心波长公差：常规 ±2~±5 nm：成本合适、良率较高；高精度 ±0.5~±1 nm：需精密监控与实时修正，成本大幅提升；激光雷达、天文级 ±0.1~±0.3 nm：属于特种定制，成本高。光谱带宽公差：宽带公差较为宽松，成本相对低；超窄带 FWHM≤5 nm 且公差 ±1 nm 以内，工艺难控制，成本显著增加。截止深度 OD：OD3~OD4：常规工艺即可实现；OD5~OD6：需要多层膜系叠加，成本上升；OD8 以上：需多级滤光片组合或特殊膜系设计，成本与厚度同步增加。
3. 基底材料与尺寸对成本的影响。常规玻璃基底（K9、B270）：成本低、易加工，适合可见光领域。紫外熔融石英：紫外透过好、热稳定性强，价格高于普通玻璃。红外基底（Ge、Si、ZnSe、CaF₂）：材料本身昂贵，脆性大、加工易崩边，成本显著高于可见光基底。大尺寸 / 异形 / 超薄基底：加工难度大、镀膜装夹困难、良率低，会明显推高单价。
4. 环境可靠性要求带来的附加成本。4. 环境可靠性要求带来的附加成本。仅常温使用：无需额外加固，成本低。高低温循环、高湿、盐雾、振动：需膜层应力优化、加固镀膜、基底强化处理，成本上升 15%~50%。高激光损伤阈值（LIDT）：需高纯材料、低密度镀膜、后处理工艺，成本更高。
5. 批量与定制化差异。标准化通用型号：规模化生产，单价低、交期快。小批量定制 / 非标参数：需重新设计膜系、调试工艺，存在工程费、打样费，单价高、交期长。成套滤光片组（激发 + 发射 + 二向色镜）：协同设计、匹配精度要求高，整体成本高于单片叠加。
选型建议：通用场景优先选择标准带宽、常规公差、电子束蒸发（离子辅助）工艺，在满足性能前提下大化性价比。精密检测场景只对核心波段做高 OD、窄带宽，非关键波段放宽要求，避免过度设计。大批量设备优先选用标准化库存型号，减少定制成本与周期。

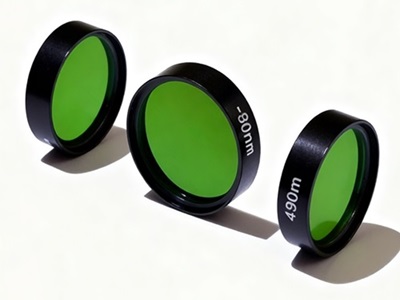

北京微光远航科技有限公司提供可见Vis/短波红外SWIR各种带通滤光片，采用离子辅助镀膜工艺，膜层结构致密，具有准确的波长定位、高信噪比和良好的环境稳定性。中心波长、透过率及半高宽均可以根据用户需求定制。滤光片尺寸有方形，圆形（黑色金属圈保护），可任意选择。
