一文看懂水质监测仪:工作原理与光学滤光片核心参数-北京微光远航科技

水质监测仪原理和光学滤光片核心参数

水质监测仪光学原理
1. 分光光度法(测 COD、氨氮、总磷、重金属等):核心原理:基于朗伯 - 比尔定律,即待测物在特定波长有特征吸收峰,吸光度与浓度成正比。
2.浊度/悬浮物检测(散射法)。原理:光照射悬浮颗粒产生90° 散射,散射光强度与浊度(NTU)正相关。
3.紫外吸收法(UV254,快速测 COD/TOC)。直接测254nm紫外光透过率,对应有机物浓度,无需试剂、实现快速在线测试。
水质监测仪分光光度法光路结构

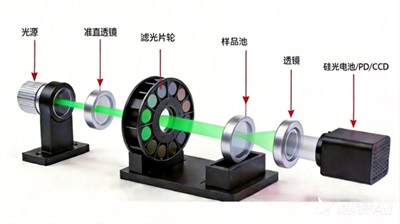

1.单光束垂直透射式(便携 / 台式):光源(钨灯/氘灯/白光LED)→准直透镜(平行光)→滤光片轮/固定滤光片(选波长)→比色皿/检测池(水样)→聚光透镜→光电探测器(硅光电池/PD/CCD)→信号放大 → 吸光度/浓度计算。
2.双光路 :包含测量/参比光路。一路测样品,一路测空白做为参比,实时校正光源漂移、温度、杂散光干扰。
水质监测仪滤光片选型与核心技术参数
1. 中心波长 CWL:420 nm、470 nm、520 nm、540 nm、620 nm、690 nm 紫外:254 nm(COD/UV)。
2.半高宽 FWHM(带宽):8 nm ~ 12 nm 作用:保证单色性,避免杂光干扰吸光度。
3.峰值透过率 Tmax (可见波段):≥50% 。
4. 截止深度 OD:OD4 ~ OD6,通带以外的光被抑制 10⁴~10⁶ 倍。
尺寸可定制,包括φ10mm,φ12mm,φ12.7mm,φ15mm等。
